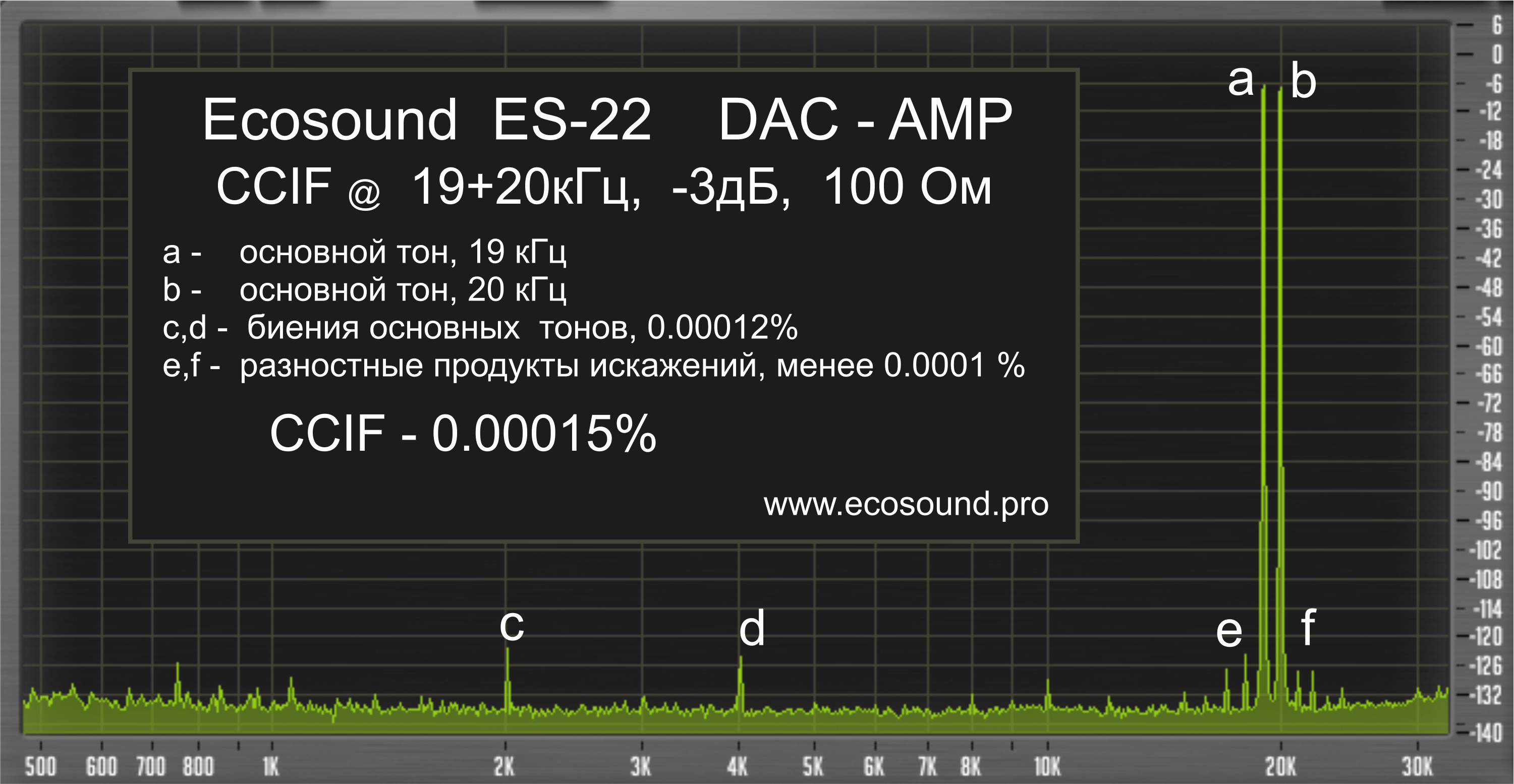

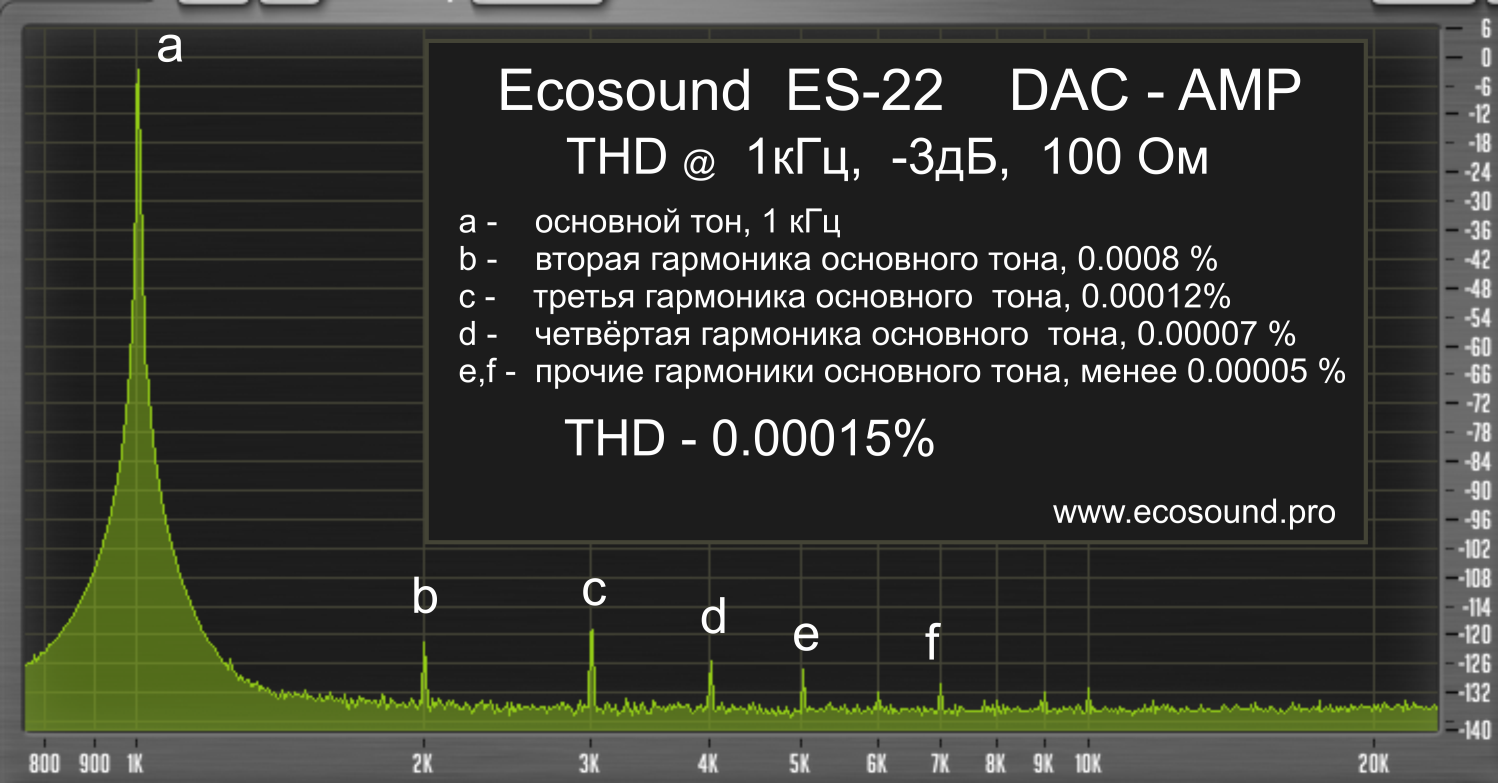

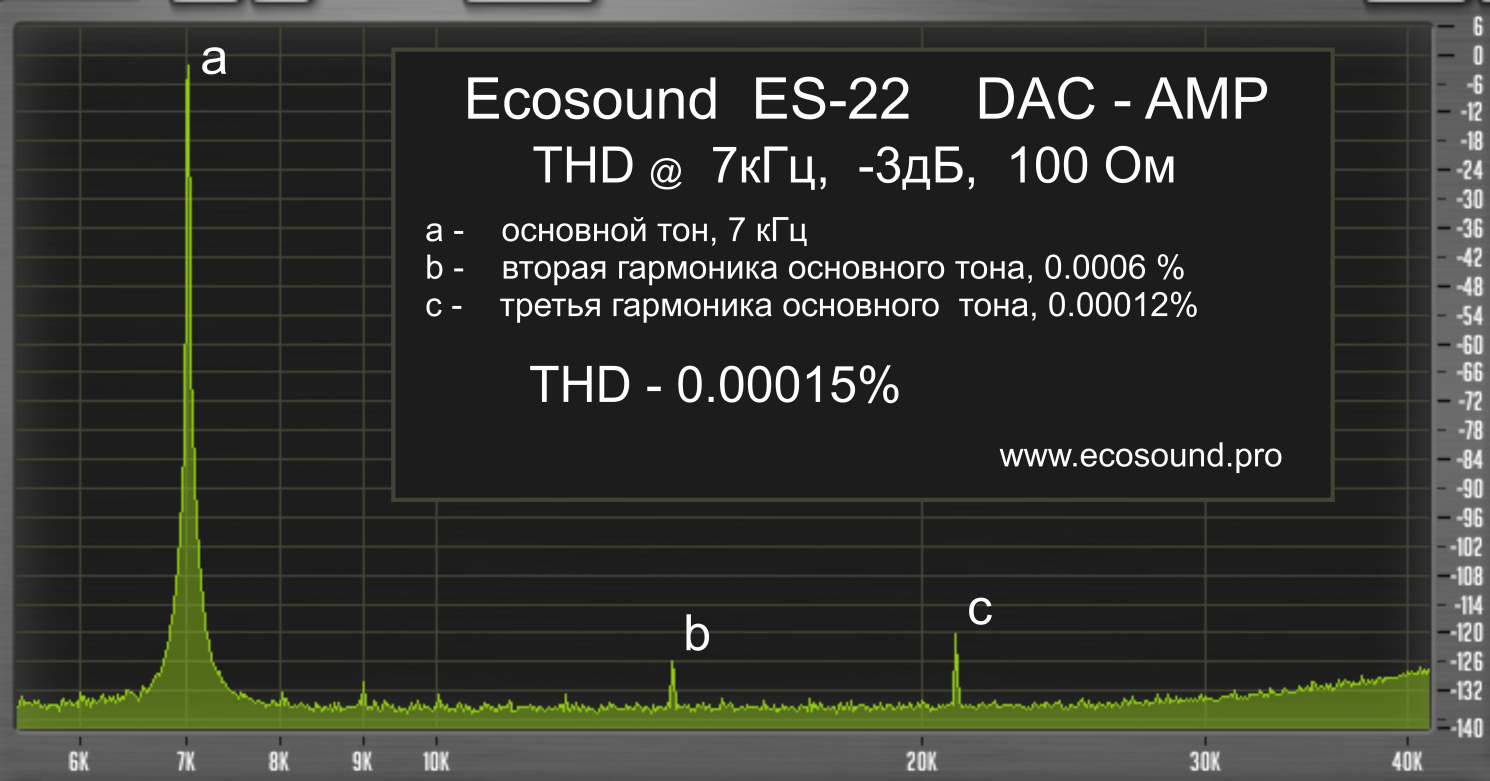

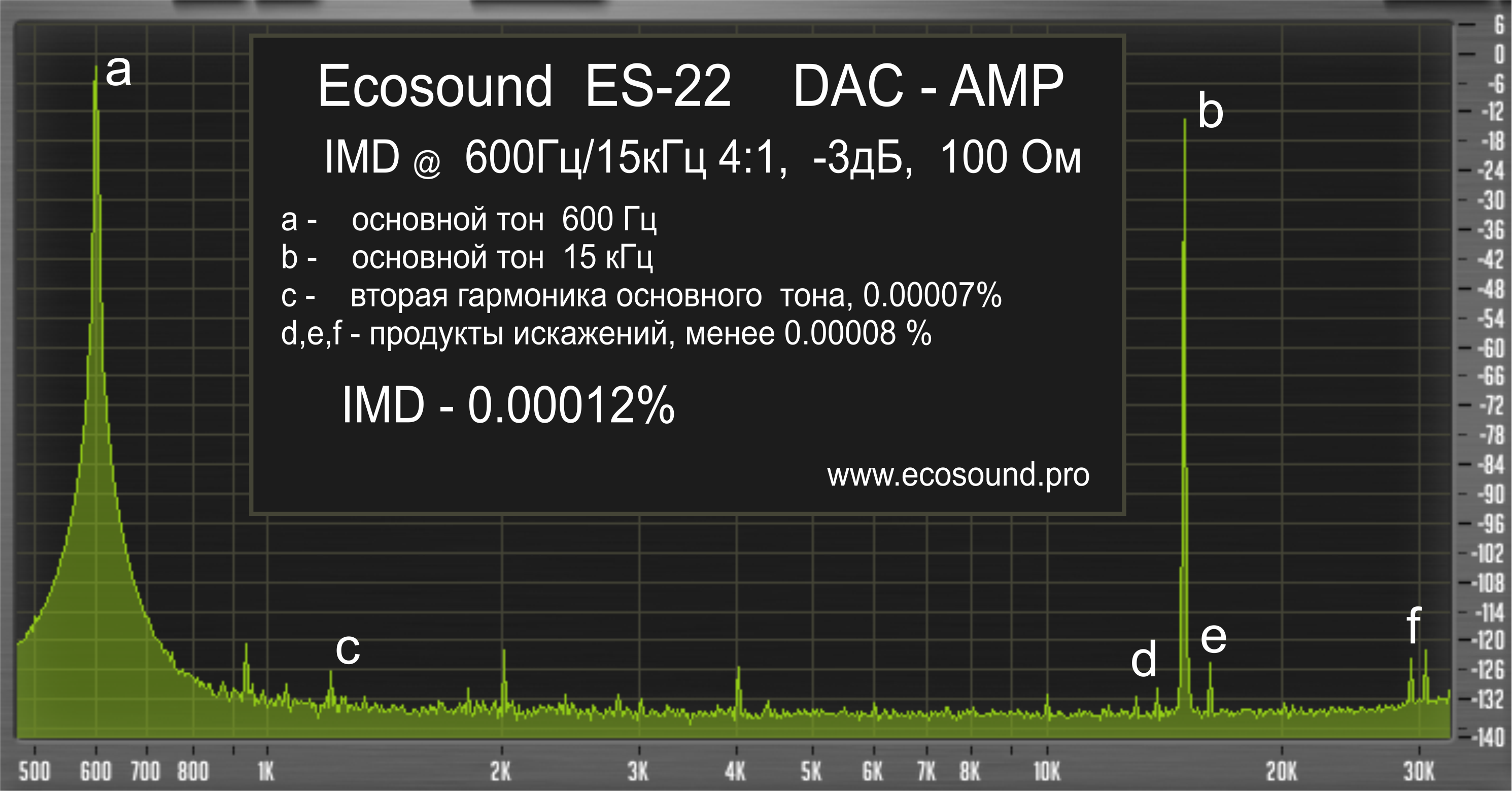

ES - 22	ЦАП - предварительный усилитель - усилитель для наушников Это последняя версия, ES-21 см здесь Параметры ES-22 продолжает линейку ЦАПов премиум - класса. В компактном корпусе разместились USB интерфейс на чипе последнего поколения XMOS, SPDIF приёмник WM8804, и ЦАП - предварительный усилитель - усилитель для наушников с классической моторизованной “крутилкой” в качестве регулятора громкости. В качестве опции предлагается умощнённый усилитель для динамических наушников. ЦАП - усилитель Конструкция ES-22 - модульная, на материнской плате помимо необходимых источников питания и прочей служебной "обвязки" присутствуют слоты для дочерних модулей. Один из этих модулей - плата ЦАПа. Наилучшим на наш взляд звучанием обладает ЦАП ES9018 американской компании ESS Technology, но доступны так же любые другие современные ЦАПы, такие как CS4398, PCM1794, AK4490, AK4399, либо классический мультибитный, PCM1704. Второй дочерний модуль - выходная аналоговая часть. Оба модуля выполнены настолько компактно, насколько это возможно, поэтому они устойчивы к помехам радиочастотного диапазона и позволяют оптимально организовать их питание и заземление. Модули устойчивы к помехам по первичному питанию, поскольку на каждом из них установлены локальные стабилизаторы. Все усилительные ступени аналоговой части разработаны под конкретные ЦАПы и имеют совершенно уникальную, "комбинированную" архитектуру. Каскады на дискретных элементах объединены с высококлассными ОУ в единую структуру, так, чтобы оптимально использовать преимущества как дискретных, так и интегральных компонентов. Широко используются местные обратные связи, которые не только линеаризуют отдельные каскады усиления, но одновременно позволяют получить глубочайшую общую ООС ступени в целом. Благодаря такому нетрадиционному подходу удалось создать усилители с абсолютно уникальным сочетанием параметров. С одной стороны - устойчивость к ВЧ помехам и огромное усиление (более 5 млн. на частоте 20кГц), с другой - нагрузочная способность на уровне специализированных усилителей для наушников. Для самой требовательной ступени - пребразователя ток / напряжение ЦАПа ESS Sabre32, был создан сверхбыстрый комбинированный усилитель с усилением в триста раз выше, чем у самых хороших ОУ. Его устойчивость к ВЧ помехам, в изобилии присутствующим на выходе ЦАПа - в десятки раз лучше, чем у отдельно взятого ОУ. Глубина ООС - более 130 дБ в звуковом диапазоне частот, а уровень нелинейных искажений - менее 0.00002% на частоте 20кГц. Лирическое отступление. Показать Конечно, необходимость настолько малых искажений может показаться надуманной. Расчёты показывают, что при глубине ООС более 80 дБ искажения уменьшатся до уровня десятитысячных долей процента и уже не будут заметны. Если проанализировать параметры операционных усилителей, можно увидеть, что многие из современных ОУ позволяют иметь ООС вполне достаточной глубины (до 80 дБ на частоте 20кГц) и искажения ниже 0.0002%. Лучше, теоретически, и не нужно. Эти ОУ, теоретически, идеальны. Однако, если проанализировать их звучание, можно услышать, что все они имеют собственный почерк и привносят ту или иную окраску. То же можно сказать и о дискретных ОУ, практика создания которых в нашем контексте очень любопытна. На поверку оказывается, что даже ультралинейные каскады с высоковольтным питанием способны привносить некоторую окраску. И средство от неё, при ближайшем рассмотрении, только одно - глубочайшая ООС. По мере увеличения глубины ООС окраска становится всё менее заметной, звук в целом становится всё более чётким и деликатным, а сцена - всё более глубокой и осязаемой. Сибилянты становятся "гладкими" и натуральными, а звуки, записанные вживую и не подвергшиеся обработке - начинают звучать пугающе натурально. Итак, мы не только смогли довести качество каждой ступени усиления до абсолюта, но также смогли сократить количество ступеней усиления до абсолютного минимума - две ступени для ЦАПов с токовым выходом и всего одна - для ЦАПов с выходом по напряжению. Так что звучание каждого из ЦАПов вы услышите что называется в первозданной чистоте Но это ещё не всё. Мы радикально умощнили выходную ступень, теперь она способна выдать до 2 Вт мгновенной мощности. В новых изделиях мы подключаем динамические наушники непосредственно к выходной ступени ЦАПа, и устраняем ещё одно лишнее звено - усилитель для наушников. Мощный усилитель для наушников (опция) Следует отметить, что это дополнительная ступень усиления, которая не может "улучшать" звук. Усилитель имеет смысл только если Вам не хватает громкости в максимальном положении регулятора. Фактически, это возможно только на самых тугих наушниках, типа HiFiman HE-6 или ABBYS и желаемой громкости выше среднего. Усилитель имеет очень редкую архитектуру, свойственную разве что высокоточным дифференциальным усилителям. Он двухкаскадный, с тремя независимыми цепями ООС. Каждый из каскадов охвачен местной ОС и имеет искажения менее 0.001% на частоте 20кГц. В дополнение к местным введена неглубокая, порядка 25дб, общая ООС, с включением которой искажения становятся неизмеримо малы. Выходной ток достигает 0.5 А, что позволяет подключать к усилителю даже высокочувствительные АС при выходной мощности 1.5 Ватт / 8 Ом. Выходное сопротивление составляет всего 0.01 Ома, что не только благоприятно сказывается на демпфировании динамических наушников, но и позволяет существенно ослабить влияние подводящих проводов. Усилитель имеет симметричный вход для эффективного подавления дифференциальной помехи и мощный выходной каскад с полосой пропускания 60 МГц. Параметры связки ЦАП / предусилитель ES-22 Тип ЦАПа ES9018 Приёмник SPDIF WM8804 USB интерфейс, свободный от джиттера XMOS Цифровые входы USB, Coax, Toslink Цифровые выходы Coax (USB to Coax) Линейный вход (RCA 5 кОм) -6 dBV min (500mV RMS) Аналоговый выход предварительного усилителя RCA, XLR Выход на сабвуфер RCA, сумма L+R Уровень выходного напряжения на аналоговом выходе RCA +12 dBV max (4V rms) Уровень выходного напряжения на аналоговом выходе XLR +18 dBV max (8V rms) Частоты дискретизации USB PCM до 24 / 192 кГц, DSD до 11.8 МГц (DSD128) Частоты дискретизации Coax 44.1, 48, 88.2, 96, 192 kHz, до 24 бит Частоты дискретизации Toslink 44.1, 48 кГц, до 24 бит THD 20Hz - 20 kHz , -3 dB, нагрузка 100 Ом 0.00015 % IMD 600Hz +15 kHz, -3 dB, нагрузка 100 Ом 0.00015 % Выходная мощность, 0dB, нагрузка 55 Ом 50 мВт SPL HiFiman HE6 102 dB SPL Sennheiser HD800 111 dB SPL Audeze LCD-3 114 dB SPL Audeze LCD-X 123 dB Праметры с усилителем повышенной мощности (модель ES-22M) THD 20Hz - 20 kHz , -3 dB, нагрузка 55 Ом 0.00025 % IMD 600Hz +15 kHz, -3 dB, нагрузка 55 Ом 0.00025 % Выходная мощность, 0dB, нагрузка 55 Ом 750 мВт SPL HiFiman HE6 110 dB SPL Sennheiser HD800 119 dB SPL Audeze LCD-3 123 dB SPL Audeze LCD-X 132 dB Напряжение питания 200-240 В, 25 Вт Габариты 290 х 180 х 65 мм Вес 1.6 кГ Из отзывов покупателей. "сразу обращает на себя внимание слитность, цельность и телесность звуковых образов, превосходная "читаемость" заднего плана. Нет никакого соблазна делить звук на низкие/средние/высокие и давать какие-то другие определения, в звуке ES-22 всё едино и неделимо. Свобода и лёгкость, с которыми он воспроизводит самые сложные и тонкие моменты звукового полотна - потрясающа. Натуралистичность полностью расслабляет, всем телом погружаешься в музыку." Всё описанное стало возможным благодаря приобретению новых АС - шедевра инженерного искусства американской кампании Thiel. Эти АС не только не уступают в разрешении магнепланарам и электростатам, но многократно превосходят их в плане построения звуковой сцены и проработке НЧ диапазона. Флагманская модель Thiel CS3.7 признана одной из лучших в мире, эти АС - абсолютно уникальное событие в истории акустико-строения, и сразу по нескольким пунктам. 1. Фазовая когерентность с точностью 10 градусов - гарантирует полное 3D с "круговой" сценой и потрясающим эффектом присутствия 2. Коаксиальный СЧ-ВЧ драйвер минимального размера - предельно точная фокусировка и воссоздание интерфереционной картины 3. Полное отсутствие окраски звучания - все тембры абсолютно точны и натуральны 4. Акустически выверенный кабинет с минимумом интерференции - обтекаемая геометрия, 75 мм передняя панель и 50 мм стенки, деликатнейший и точнейший низ, доигрывающий до 35Гц по уровню -3 дБ. Применение Thiel 3.7 в качестве контрольных АС оказалось неожиданно эффективным и позволило точно отбирать компоненты, ориентируясь на 3D разрешение и добиваясь идеальной прозрачности и "воздуха". На главную
